معرفی دستورات ابتدایی نرم افزار راینو (Rhino)

سایت کافه پروژه درنظر دارد با توجه به درخواست های کاربران عزیز آموزش زبان راینو (Rhino) را بصورت گام به گام در سایت قرار داده تا بتواند گامی کوچک در راه گسترش فرهنگ آموزش و یادگیری بردارد.در قسمت قبل به معرفی راینو و ویژگی های آن پرداختیم و در این قسمت از آموزش با معرفی دستورات ابتدایی نرم افزار راینو آشنا خواهید شد.

لازم به ذکر است این آموزش برای دانشجویانی که میخواهند انجام پروژه خود را خودشان به عهده بگیرند بسیار پایه ای و مناسب است.انجام پروژه توسط خود شخص همیشه دلنشین تر ار از برون سپاری آن است.اما اگر قصد برون سپاری پروژه خود را دارید سایت کافه پروژه برای انجام پروژه راینو (Rhino) بصورت تجاری و دانشجویی مجریان با تجربه ای دارد که میتواند شما را در انجام پروژه هایتان یاری نماید.

اگر به دنبال یادگیری راینو هستید به شما تبریک میگوییم.این ابزار بسیاز جذاب و پولساز است.راینو یک ابزار بسیار کاربردی برای انجام پروژه معماری ، انجام پروژه مکانیک ،  انجام پروژه گرافیک و … می باشد.یکی از نرم افزار های مشابه راینو نرم افزار گرس هاپر می باشد که برای انجام پروژه گرس هاپر میتوانید آموزش گرس هاپر را از سایت ما دنبال کنید.لطفا آموزش های ما را دنبال کنید.

آموزش دستورات نرم افزار راینو :

خب اکنون بهتر است به معرفی برخی دستورات ابتدایی در راینو بپردازیم:

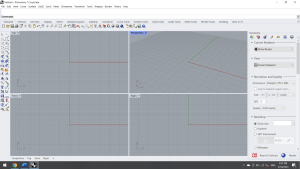

دستور  Viewport

در راینو، نما به موقعیت فعلی و جهت‌گیری مدل سه‌بعدی در Viewport اشاره دارد. تغییر نما به شما این امکان را می دهد که مدل خود را از زوایای مختلف و دیدگاه های مختلف بررسی کنید. Rhino چندین ابزار برای تنظیم نمای ارائه می دهد، مانند Pan، Zoom و Rotate. همچنین می توانید از کنترل های ناوبری Viewport یا دستورات دوربین برای تغییر نما استفاده کنید.

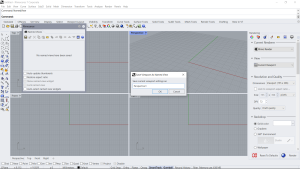

دستورات  SetView  و SetView  و NamedView

Rhino به شما امکان می دهد نماهای مختلف ایجاد کنید و آنها را به عنوان نماهای نامگذاری شده ذخیره کنید. این زمانی مفید است که بخواهید به سرعت بین نماهای مختلف مدل خود جابجا شوید یا نماهای خاصی را برای ارائه ها یا نمایش ها تنظیم کنید. می توانید با استفاده از دستور NamedView نماهای نامگذاری شده ایجاد کنید و سپس با استفاده از دستورات SetView یا MaximizeViewport به نمای نامگذاری شده بروید.

علاوه بر این، Rhino به شما امکان می‌دهد تا با استفاده از حالت‌های مختلف نمایش، نمایش مدل خود را در نمای دید تنظیم کنید. هر حالت نمایش ترکیبی از تنظیماتی است که ظاهر مدل را در نما کنترل می‌کند، مانند سایه‌زنی، نورپردازی و نقشه‌برداری بافت. شما می توانید حالت های نمایش را سفارشی کنید یا حالت های نمایش سفارشی خود را متناسب با نیاز خود ایجاد کنید.

به طور خلاصه، نمای در راینو به موقعیت فعلی و جهت گیری مدل سه بعدی در داخل نما اشاره دارد. می‌توانید با استفاده از ابزارهای مختلف، نما را تنظیم کنید و نماهای نام‌گذاری شده را ذخیره کنید تا به سرعت بین دیدگاه‌های مختلف مدل جابه‌جا شوید. همچنین می توانید نمایش مدل را با استفاده از حالت های مختلف نمایش سفارشی کنید.

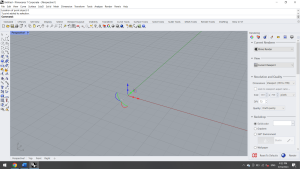

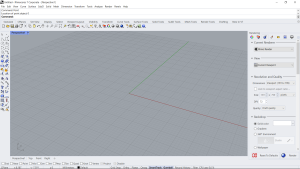

دستور Point

دستور “Point” در Rhino یک نقطه را در یک مکان مشخص ایجاد می کند. دستور را می توان از نوار منو یا با تایپ “Point” در خط فرمان و فشار دادن اینتر مشاهده کرد. پس از فعال سازی، کاربر می تواند با کلیک بر روی viewport یا با وارد کردن مقادیر مختصات از طریق خط فرمان، مکان نقطه را مشخص کند.

علاوه بر این، دستور “Point” گزینه های مختلفی برای تعیین اندازه نقطه و حالت نمایش دارد. به طور پیش فرض، نقاط با قطر ۱ واحد نمایش داده می شوند، اما اندازه را می توان از طریق خط فرمان یا پانل Properties تنظیم کرد. حالت نمایش نقاط را نیز می توان تغییر داد تا مثلاً آنها را به صورت ضربدر، X یا کره نشان دهد.

دستور «نقطه» یک ابزار اساسی اما ضروری در راینو است، به ویژه هنگام ایجاد مدل‌ها و نقشه‌های سه بعدی دقیق که نیاز به اندازه‌گیری و موقعیت‌یابی دقیق دارند.

Circle

دستور Circle در Rhino برای ایجاد یک دایره یا کمان با شعاع و نقطه مرکزی مشخص استفاده می شود. سینتکس اصلی دستور Circle به صورت زیر است:

« Circle » یا « Circle 2Points ».

گزینه اول به شما امکان می دهد نقطه مرکزی و شعاع دایره را مشخص کنید، در حالی که گزینه دوم به شما امکان می دهد دو نقطه را تعیین کنید که قطر و محل دایره را تعیین می کند.

هنگام استفاده از گزینه اول، از شما خواسته می شود که نقطه مرکزی دایره را با کلیک یا وارد کردن یک مختصات مشخص کنید. پس از تعیین نقطه مرکزی، باید شعاع دایره را وارد کنید.

هنگام استفاده از گزینه دوم، از شما خواسته می شود که با کلیک یا وارد کردن یک مختصات، نقطه اول دایره را مشخص کنید، سپس نقطه دوم را برای تعیین قطر و محل دایره مشخص کنید.

علاوه بر این، چندین گزینه دیگر در هنگام استفاده از دستور Circle وجود دارد، مانند تعیین تعداد اضلاع برای تقریب چند ضلعی دایره، تعیین زاویه برای ایجاد یک قوس، و مشخص کردن اینکه دایره باید در کدام صفحه رسم شود.

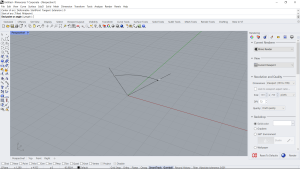

دستور Arc

مطمئناً، دستور Arc در Rhino برای ایجاد یک قوس با نقطه شروع، نقطه پایان و شعاع مشخص استفاده می شود. سینتکس اصلی دستور Arc به صورت زیر است:

“Arc” یا “Arc 3 Point” یا “Arc Start Center Angle”.

گزینه اول به شما امکان می دهد نقطه شروع، نقطه پایان و نقطه مرکزی کمان را مشخص کنید، در حالی که گزینه دوم به شما امکان می دهد سه نقطه را تعیین کنید که قوس را مشخص می کند. هنگام استفاده از گزینه سوم، از شما خواسته می شود که نقطه شروع قوس و به دنبال آن نقطه مرکزی و سپس زاویه گنجانده شده قوس را مشخص کنید. علاوه بر این، چندین گزینه دیگر در هنگام استفاده از دستور Arc وجود دارد، مانند تعیین اینکه آیا قوس باید در جهت عقربه‌های ساعت کشیده شود یا خلاف جهت عقربه‌های ساعت، تعیین تعداد اضلاع برای تقریب چند ضلعی قوس، و مشخص کردن اینکه قوس باید در کدام صفحه باشد. کشیده شود به طور کلی، دستور Arc یک ابزار ضروری برای ایجاد منحنی ها و تعریف هندسه یک شی دو بعدی یا سه بعدی در راینو است.

نرم افزارهای مشابه راینو که می توانید با آنها پروژه های مشابه ای را انجام دهید:

نرم افزارهای زیادی برای انجام پروژه های مختلف موجود هستند که به نوعی رقیب راینو نیز هستند.از جمله آنها برای انجام پروژه ها عبارتند از : انجام پروژه اسکچاپ  ، انجام پروژه نرم افزار رویت ، انجام پروژه آرچیکد ، انجام پروژه لومیون ، انجام پروژه دیزاین بیلدر ، انجام پروژه سالیدورک ، انجام پروژه کتیا ، انجام پروژه BricsCAD ، انجام پروژه DraftSight ، انجام پروژه LibreCAD ، انجام پروژه FreeCAD ، انجام پروژه DesignSpark ، انجام پروژه Houdini ، انجام پروژه LeoCAD ، انجام پروژه Blender ، انجام پروژه BRL-CAD ، انجام پروژه اتوکد ، انجام پروژه تری دی مکس و….

پیشنهاد : اگر شما مسلط به نرم افزار راینو هستید و به دنبال انجام پروژه با این نرم افزار می باشید میتوانید به صفحه همکاری در انجام پروژه راینو (Rhino) و درصورتی که در حوزه معماری و نرم افزارهای دیگر آن مهارت دارید به صفحه همکاری در انجام پروژه های معماری  یا صفحه همکاری در انجام پروژه گرس هاپر مراجعه نمایید و اطلاعات لازم در این حوزه و نحوه همکاری با کافه پروژه را مطالعه کنید.

سایت کافه پروژه علاوه بر انجام پروژه های راینو ، انجام تحقیق درسی ، سفارش مقاله کنفرانسی  و سفارش سمینار  در حوزه راینو را نیز انجام می دهد که میتوانید با سفارش آنها در این حوزه نیز با سایت همکاری نمایید.

در اینجا به پایان بخش آموزش نرم افزار راینو رسیدیم امیدوارم که این مطالب براتون مفید بوده باشه.منتظر آموزش های بعدی ما باشید.خیلی خوشحال میشیم اگر در رابطه با این مطلب نظرتون رو ثبت بفرمایید.تشکر

نویسنده : عارفه پایدار
