شبیه سازی اولین پروژه الکترونیک در Proteus ISIS
سایت کافه پروژه درنظر دارد با توجه به درخواست های کاربران عزیز آموزش نرم افزار پروتئوس را بصورت گام به گام در سایت قرار داده تا بتواند گامی کوچک در راه گسترش فرهنگ آموزش و یادگیری بردارد.در قسمت قبل با شروع کار با پروتئوس آشنا شدیم و در این قسمت به شبیه سازی اولین پروژه الکترونیک در Proteus ISIS خواهیم پرداخت.
لازم به ذکر است این آموزش برای دانشجویانی که میخواهند انجام پروژه های دانشگاهی خود را خودشان به عهده بگیرند بسیار پایه ای و مناسب است.انجام پروژه توسط خود شخص همیشه دلنشین تر ار از برون سپاری آن است.اما اگر قصد برون سپاری پروژه خود را دارید سایت کافه پروژه برای انجام پروژه های پروتئوس بصورت تجاری و دانشجویی مجریان با تجربه ای دارد که میتواند شما را در انجام پروژه هایتان یاری نماید.
مقدمه :
در آموزش امروز، اولین پروژه الکترونیکی خود را در Proteus ISIS شبیه سازی می کنیم. این دومین آموزش ما در سری Proteus است. در آموزش قبلی، مقدمه اولیه پروتئوس را دیدیم و امروز یک مدار الکترونیکی ساده در آن طراحی کرده و آن را شبیه سازی خواهیم کرد. اگر می خواهید روی پروتئوس کار کنید، باید اطلاعات قبلی در مورد الکترونیک داشته باشید. پروتئوس هیچ پیشنهادی در مورد طراحی مدار ارائه نمی دهد، بنابراین اگر دانش الکترونیک ندارید، نمی توانید با پروتئوس کار کنید. در طول این آموزش، توضیحاتی نیز درباره مدارهای الکترونیکی ارائه خواهد شد. بنابراین، اگر در زمینه الکترونیک تازه کار هستید، نیازی به نگرانی نیست و فقط این دستورالعمل ها را دنبال کنید. بنابراین، بیایید اولین پروژه خود را در Proteus ایجاد کنیم:
نرم افزار پروتئوس یک ابزار بسیار کاربردی برای انجام پروژه الکترونیک ، انجام پروژه طراحی مدارات pcb ، انجام پروژه طراحی مدارهای واسط ، انجام پروژه مدار الکتریکی ، انجام پروژه مدار منطقی ، انجام پروژه مدارها و سیستم های مجتمع CMOS می باشد.
شروع شبیه سازی :

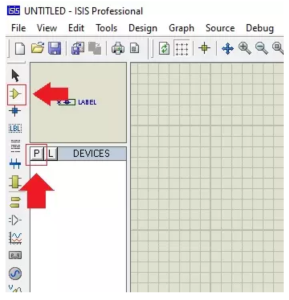

v نرم افزار Proteus ISIS خود را باز کنید و سپس مطابق شکل زیر بر روی Components Mode در تب منوی سمت چپ کلیک کنید.
v پس از آن بر روی دکمه P (انتخاب از کتابخانه ها) کلیک کنید و پنجره جدیدی باز می شود.
v این پنجره جدید Pick Devices نام دارد و برای جستجوی قطعات الکترونیکی استفاده می شود.
v پروتئوس یک پایگاه داده عظیم از قطعات الکترونیکی به شکل کتابخانه دارد. یعنی Diode Library دارای تمام اجزای دیود خواهد بود.
v بنابراین، از میان این میلیون‌ها قطعه، باید قطعات مورد نیاز خود را برای طراحی مدار الکترونیکی جستجو کنیم.

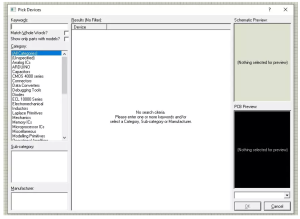

v شما می توانید پنجره Pick Devices را در شکل زیر ببینید، بنابراین اجازه دهید ابتدا layout آن را مورد بحث قرار دهیم:
v باکس keywords برای جستجوی هر قطعه استفاده می شود و Proteus اجزای مرتبط را در پانل نتایج نمایش می دهد.
v بخش Category تمام دسته بندی های موجود در Proteus را نمایش می دهد و وقتی روی هر دسته ای کلیک می کنید، اجزای آن در پنل نتایج نمایش داده می شود.
v پس از آن، ما Sub-category & Manufacturer داریم.
v در سمت راست، ما Schematic Preview & PCB Preview را داریم، بنابراین وقتی هر قطعه را انتخاب می‌کنیم، پیش‌نمایش‌های مربوطه آن در اینجا نشان داده می‌شود.

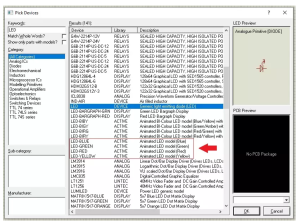

v بنابراین، بیایید همانطور که در شکل زیر نشان داده شده است، LED را جستجو کنیم:
v همانطور که در شکل بالا مشاهده می کنید که Proteus ، ۱۴۱ نتیجه را به ما ارائه کرده است و من چهار LED را در کادر قرمز رنگ قرار داده ام که قرار است از آنها در مدار خود استفاده کنم.
v علاوه بر این، بخش دسته اکنون فقط دسته‌هایی را نشان می‌دهد که به کلمه کلیدی جستجو شده مرتبط هستند.
v علاوه بر این، ما یک پیش‌نمایش شماتیک نیز داریم، اما هیچ پیش‌نمایش PCB نداریم، زیرا برای این مؤلفه در دسترس نیست.
v بنابراین، روی این چهار LED دوبار کلیک کنید و در فضای کاری Proteus اضافه می شوند.

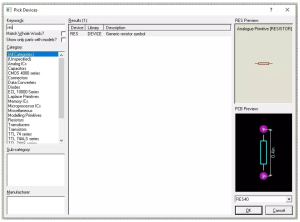

v علاوه بر این، ما همچنین باید مقاومت را اضافه کنیم، بنابراین همانطور که در شکل زیر نشان داده شده است، مقاومت را جستجو می کنیم:
v بر روی این قطعه RES دوبار کلیک کنید و سپس این پنجره Pick Devices را ببندید.

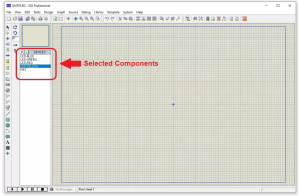

v همانطور که در شکل زیر نشان داده شده است، این قطعات انتخاب شده را در بخش Devices دریافت خواهید کرد:
v از آنجایی که ما در حال طراحی یک پروژه ساده هستیم، بنابراین فقط چهار قطعه را انتخاب کرده‌ایم، اما در پروژه‌های پیچیده، فهرست بلندبالایی از اجزا در این بخش Devices داریم که کاملاً مفید است.
v بنابراین، بیایید این اجزا را یکی یکی در ناحیه مرکزی کار پروژه دهیم.
v می توانید آنها را بکشید و رها کنید یا می توانید با کلیک کردن انتخاب کنید و سپس دوباره برای قرار دادن کلیک کنید.
v من این قطعه را همانطور که در شکل سمت زیر نشان داده شده است در محل مورد نظر قرار داده ام.
v بنابراین، اکنون بیایید آنها را با استفاده از سیم به یکدیگر متصل کنیم و برای آن، باید روی ترمینال پین هر قطعه کلیک کنیم.

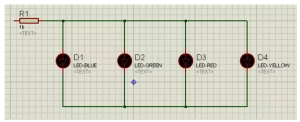

v من این قطعات الکترونیکی را با استفاده از سیم ها با هم ترکیب کرده ام، همانطور که در شکل زیر نشان داده شده است:
v اکنون باید منبع ولتاژ این مدار را تامین کنیم و چندین منبع ولتاژ در پروتئوس وجود دارد. (ما آنها را در آموزش های آینده پوشش خواهیم داد)

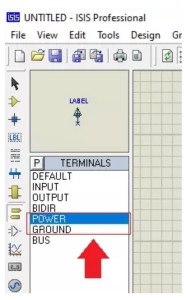

v در حال حاضر، بیایید روی حالت ترمینال ها در نوار ابزار سمت چپ کلیک کنیم و همانطور که در شکل زیر نشان داده شده است، ترمینال های Proteus را دریافت خواهید کرد.

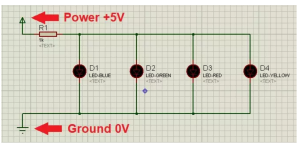

v از این ترمینال‌ها می‌خواهیم از Power & Ground استفاده کنیم، بنابراین آنها را مانند شکل زیر در مدار قرار دهید:
v ما در آموزش های آتی خود درباره تمام این اجزای ترمینال به تفصیل بحث خواهیم کرد.
v اگر چندین قطعه Ground را در مدار قرار دهیم، پروتئوس همه آنها را متصل/کوتاه در نظر می گیرد.
v این ترمینال ها بسیار مفید هستند، زیرا در مدارهای پیچیده، این سیم‌ها می‌توانند بیش از حد مدار را شلوغ کنند و ما می‌توانیم با استفاده از این ترمینال ها از این شلوغی جلوگیری کنیم.
v بنابراین، ما مدار خود را کاملاً طراحی کرده‌ایم، اما باید خواص (properties) این قطعات را کمی تغییر دهیم.

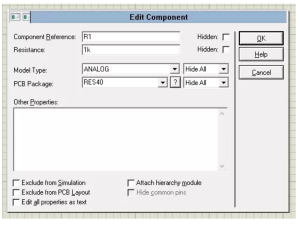

v بنابراین، همانطور که در شکل زیر نشان داده شده است، روی مقاومت دوبار کلیک کنید تا پنل Properties آن باز شود:
v از این پنجره Edit Component، می‌توانیم ویژگی‌های مختلف قطعه انتخاب شده را ویرایش کنیم.
v همانطور که می بینید، ابتدا Component Reference را داریم، این نام قطعه ما است، یعنی R1. اگر چندین مقاومت داشته باشیم، نام های R2، R3 و غیره وجود خواهد داشت.
v ما نمی‌توانیم چندین قطعه با Component Reference یکسان داشته باشیم، زیرا باعث ایجاد خطا می‌شود.
v دومین ویژگی مقاومت قطعه را تعریف می کند و من آن را از 10k به 1k تغییر داده ام.
v سپس مدل Type و آنالوگ آن را داریم.
v در نهایت پکیج PCB را داریم، زمانی که طراحی PCB این مدار را طراحی کنیم از آن استفاده خواهیم کرد.
v بنابراین، روی دکمه OK کلیک کنید و مقدار مقاومت از 10k به 1k تغییر می کند.

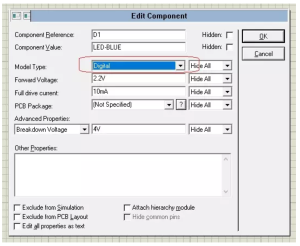

v اکنون، همانطور که در شکل زیر نشان داده شده است، روی اولین LED دوبار کلیک کنید تا پنل Properties آن باز شود:
v از آنجایی که LED در مقایسه با مقاومت کمی پیچیده است، به همین دلیل است که ویژگی های بسیار بیشتری برای ویرایش دارد.
v همانطور که ما در حال طراحی یک مدار دیجیتال هستیم، بنابراین باید نوع مدل LED را از آنالوگ به دیجیتال تغییر دهیم و سپس بر روی دکمه OK کلیک کنیم.
v شما باید این نوع مدل را برای هر چهار LED تغییر دهید.
v بنابراین، اکنون ما به طور کامل اولین مدار الکترونیکی خود را در Proteus طراحی کرده ایم.
v بیایید این شبیه سازی را با کلیک بر روی دکمه Play در پایین اجرا کنیم.

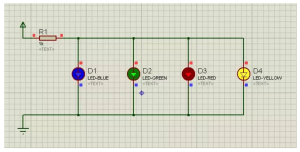

v اگر همه چیز خوب پیش برود، همانطور که در شکل زیر نشان داده شده است، همه LED ها می درخشند:
v ما اولین مدار الکترونیکی خود را در Proteus ISIS با موفقیت شبیه سازی کرده ایم و می توانید ببینید که این LED ها دارای رنگ های متفاوتی هستند که در مقدار مرجع آنها مشخص شده است.
امیدوارم از آموزش امروز لذت برده باشید. در آموزش بعدی نگاهی به نحوه استفاده از رله در Proteus ISIS خواهیم داشت.
