دستورات اولیه ترسیم در اتوکد

سایت کافه پروژه درنظر دارد با توجه به درخواست های کاربران عزیز آموزش نرم افزار اتوکد (AutoCad) را بصورت گام به گام در سایت قرار داده تا بتواند گامی کوچک در راه گسترش فرهنگ آموزش و یادگیری بردارد.در این قسمت از آموزش با دستورات اولیه ترسیم در اتوکد آشنا خواهید شد.قسمت قبلی آموزش که در رابطه با آشنایی با رابط کاربری نرم افزار اتوکد بوده را پیشنهادی میکنیم که قبل از این آموزش مطالعه نمایید.

لازم به ذکر است این آموزش برای دانشجویانی که میخواهند انجام پروژه دانشجویی خود را خودشان به عهده بگیرند بسیار پایه ای و مناسب است.انجام پروژه توسط خود شخص همیشه دلنشین تر ار از برون سپاری آن است.اما اگر قصد برون سپاری پروژه خود را دارید سایت کافه پروژه برای انجام پروژه اتوکد بصورت تجاری و دانشجویی مجریان با تجربه ای دارد که میتواند شما را در انجام پروژه هایتان یاری نماید.

اگر به دنبال یادگیری نرم افزار اتوکد هستید به شما تبریک میگوییم.این نرم افزار بسیاز جذاب و پولساز است.نرم افزار اتوکد یک ابزار بسیار کاربردی برای انجام پروژه معماری ، انجام پروژه مکانیک ، انجام پروژه مهندسی برق ، انجام پروژه الکترونیک ، انجام پروژه مهندسی عمران ، انجام پروژه گرافیک و … می باشد.لطفا آموزش های ما را دنبال کنید.

دستورات اولیه ترسیم در اتوکد

در ادامه دستوراتی از جمله خط، دایره، مستطیل و چند ضلعی را توضیح می دهم.

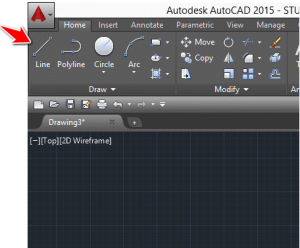

1. line: دستور خط در اتوکد یکی از ابتدایی ترین دستورات ترسیمی است و اغلب در ایجاد نقشه های دو بعدی استفاده می شود. یک خط را می توان با تایپ “L” روی صفحه کلید یا انتخاب ابزار خط از نوار ابزار ایجاد کرد. این به کاربران اجازه می دهد تا خطوط مستقیم بین دو نقطه بکشند.

برای استفاده از دستور خط، به سادگی ابزار را انتخاب کنید، سپس روی یک نقطه شروع و یک نقطه پایان کلیک کنید تا یک خط مستقیم ایجاد شود. یا می توانید مختصات x و y نقاط انتهایی خط را تایپ کنید.

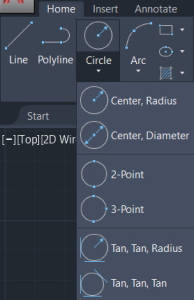

2. Circle Command: دستور حلقه برای رسم دایره و کمان در اتوکد استفاده می شود. اغلب در نقشه های مهندسی برای ایجاد منحنی ها استفاده می شود. دستور دایره را می توان با فشار دادن “C” روی صفحه کلید یا انتخاب آن از نوار ابزار دسترسی پیدا کرد.

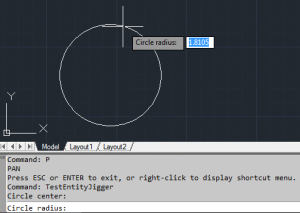

برای استفاده از دستور دایره، ابزار را انتخاب کنید، سپس روی نقطه ای کلیک کنید تا مرکز دایره مشخص شود. در مرحله بعد، شعاع دایره را با کلیک کردن بر روی نقطه دیگر یا تایپ کردن شعاع تعیین کنید. به صورت اختیاری، کاربران می توانند با تعیین زوایای شروع و پایان، کمان ها را ترسیم کنند.

3. Rectangle Command: دستور rectangle برای رسم مستطیل و مربع در اتوکد استفاده می شود. با انتخاب دستور از نوار ابزار یا تایپ “REC” روی صفحه کلید می توان به آن دسترسی داشت.

برای استفاده از دستور مستطیل، ابزار را انتخاب کنید، سپس نقطه شروع مستطیل را مشخص کنید. سپس با تعیین عرض و ارتفاع، اندازه مستطیل را تعیین کنید. یا می توانید روی نقطه دوم کلیک کنید تا گوشه مقابل را تعریف کنید.

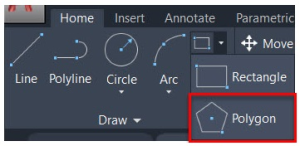

4. دستور Polygon: دستور Polygon برای ترسیم چند ضلعی در اتوکد استفاده می شود. با انتخاب دستور از نوار ابزار یا تایپ “POLY” روی صفحه کلید می توان به آن دسترسی داشت.

برای استفاده از دستور چند ضلعی Polygon ، ابزار را انتخاب کنید، سپس تعداد اضلاع چند ضلعی را مشخص کنید. سپس نقطه مرکزی و شعاع چند ضلعی را مشخص کنید. همچنین می توانید رئوس چند ضلعی را نیز مشخص کنید.

این دستورات اولیه ترسیم تنها چند نمونه از ابزارها و ویژگی های فراوان موجود در اتوکد هستند. درک نحوه استفاده از این دستورات ترسیم اولین گام مهم در ایجاد نقشه ها و نقشه های دو بعدی و سه بعدی با کیفیت بالا است. با تسلط بر این ابزارها، کاربران می توانند نقشه های دقیقی ایجاد کنند که ارتباط کارآمد و حل مسئله را در صنایع مختلف تسهیل می کند.

اهمیت ابعاد و حاشیه نویسی در اتوکد :

ابعاد و حاشیه‌نویسی بخش‌های حیاتی فرآیند ترسیم در اتوکد هستند. این توابع، پیش نویس را قادر می سازد تا با هدف طراحی ارتباط برقرار کند و اطلاعات لازم برای ساخت شی مورد طراحی را منتقل کند. علاوه بر این، ابعاد کمک می کند تا اطمینان حاصل شود که نقشه دقیق است، و اندازه گیری هایی را فراهم می کند که اجازه می دهد شیء مطابق با مشخصات طراحی ساخته شود. حاشیه نویسی ها اطلاعات بیشتری در مورد شی مورد طراحی ارائه می دهند که می تواند برای ساخت و ساز مفید باشد.

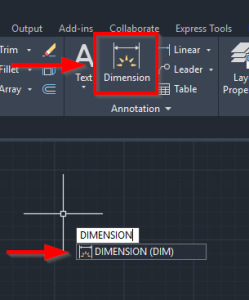

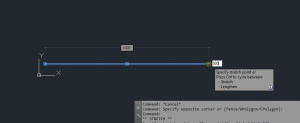

اندازه‌گیری در اتوکد شامل اضافه کردن اندازه‌هایی مانند طول، عرض یا ارتفاع به یک شی است. اتوکد ابزارهای مختلفی را برای ایجاد ابعاد از جمله ابعاد خطی، تراز و شعاعی ارائه می دهد. به عنوان مثال، برای ایجاد ابعاد خطی، ابزار ابعاد(dimension) انتخاب می شود و پیش نویس روی دو نقطه ای که اندازه گیری را تعریف می کنند کلیک می کند. این یک خط با فلش هایی در دو سر ایجاد می کند که طول خط را نشان می دهد. سپس پیش نویس می تواند متن بعد را ویرایش کند تا اطلاعات اضافی مانند ضریب مقیاس ابعاد یا نماد خاصی برای نوع بعد را در بر گیرد.

حاشیه نویسی در اتوکد شامل اضافه کردن متن، نمادها و یادداشت ها به نقاشی برای ارائه اطلاعات اضافی در مورد شی مورد طراحی است. به عنوان مثال، حاشیه نویسی می تواند شامل یادداشت هایی در مورد انواع مواد، پوشش های سطحی و سایر جزئیات مربوط به ساخت و ساز باشد. اتوکد ابزارهای مختلفی را برای ایجاد حاشیه نویسی از جمله متن و لیدرها فراهم می کند. به عنوان مثال، برای افزودن متن به نقاشی، ابزار متن(text) انتخاب می شود و پیش نویس متن را تایپ می کند، یک فونت را انتخاب می کند و متن را در محل مورد نظر قرار می دهد.

ابعاد و حاشیه نویسی موثر برای ارتباط واضح و مختصر بین طراحان و سازندگان، پیمانکاران و سایر افراد درگیر در ساخت و ساز ضروری است. ابعاد و حاشیه نویسی به خوبی انجام شده می تواند در زمان و هزینه صرفه جویی کند و از اشتباهات پرهزینه جلوگیری کند. ابعاد و حاشیه نویسی نامناسب یا نادرست می تواند منجر به سوء تفاهم و خطا در روند ساخت و ساز شود که می تواند منجر به هزینه های اضافی و تاخیر زمانی شود. بنابراین، تمرین دقیق ابعاد و حاشیه نویسی نقشه ها برای ارتباط موثر و پروژه های طراحی موفق حیاتی است.

در نتیجه، ابعاد و حاشیه‌نویسی بخش‌های ضروری فرآیند پیش‌نویس اتوکد هستند که امکان برقراری ارتباط با هدف طراحی و ساخت دقیق اشیاء و پروژه‌ها را فراهم می‌کنند. استفاده از تکنیک‌های اندازه‌گیری و حاشیه‌نویسی مناسب تضمین می‌کند که طراحی ارائه می‌کند.

لایه بندی :

یکی از اجزای مهم گردش کار اتوکد است، زیرا به طراحان اجازه می دهد تا طراحی خود را در گروه های منطقی سازماندهی کنند و ویژگی های بصری مانند رنگ و نوع خط را در آن گروه ها اعمال کنند. هنگام طراحی اشیا یا پروژه های پیچیده، لایه بندی می تواند مدیریت طراحی و ایجاد تغییرات موثر را بسیار آسان تر کند.

برای ایجاد یک لایه جدید در اتوکد، مراحل زیر را دنبال کنید:

Layer Properties Manager را با تایپ “layer” در خط فرمان یا انتخاب گزینه “Layer Properties” از تب Home در نوار باز کنید.

در Layer Properties Manager، روی دکمه ” New layer” کلیک کنید تا یک لایه جدید ایجاد کنید.

در کادر محاوره ای ” New layer “، یک نام برای لایه جدید تعیین کنید، یک رنگ و یک نوع خط را انتخاب کنید. در صورت لزوم می‌توانید ویژگی‌های دیگری مانند سبک نمودار و شفافیت را نیز اختصاص دهید.

ویژگی های دید و قفل مناسب را بر اساس نیاز خود تنظیم کنید.

برای ایجاد لایه جدید روی “OK” کلیک کنید.

پس از ایجاد یک لایه جدید، پیش نویس می تواند اشیایی را به آن لایه اختصاص دهد. ساده ترین راه برای انجام این کار این است که از گزینه “Properties” یک شی برای اختصاص دادن آن به لایه مناسب استفاده کنید. برای انجام این کار، شی مورد نظر را انتخاب کنید، پنل Properties را با تایپ کردن “properties” در خط فرمان باز کنید و لایه مورد نظر را از لیست کشویی انتخاب کنید.

روش دیگر برای اختصاص دادن اشیا به یک لایه خاص، استفاده از ابزار “Change Object Layer” در Layer Properties Manager است. برای انجام این کار، اشیایی را که باید جابجا شوند انتخاب کنید، ابزار “Change Object Layer” را انتخاب کنید و سپس لایه مورد نظر را از لیست کشویی انتخاب کنید.

هنگامی که اشیاء به لایه های مختلف اختصاص داده می شوند، می توانید ویژگی های آنها را به صورت گروهی با ویرایش ویژگی های لایه ویرایش کنید. برای انجام این کار، لایه را در Layer Properties Manager انتخاب کنید و تنظیمات را در صورت نیاز انجام دهید. تغییرات در ویژگی های لایه بر تمام اشیاء اختصاص داده شده به آن لایه تأثیر می گذارد.

در نتیجه، لایه‌بندی یک جزء حیاتی از گردش کار اتوکد است که به طراحان امکان می‌دهد تا طراحی ‌های خود را در گروه‌های منطقی سازماندهی کنند و ویژگی‌های بصری مانند رنگ و نوع خط را اعمال کنند. ایجاد لایه های جدید با استفاده از Layer Properties Manager ساده است و راه های مختلفی برای اختصاص دادن اشیا به لایه های خاص وجود دارد. با استفاده مؤثر از لایه‌بندی، پیش‌نویس‌ها می‌توانند طراحی‌های خود را به‌طور کارآمدتری مدیریت کنند و تغییرات و به‌روزرسانی‌ها را کارآمدتر و مؤثرتر انجام دهند.

نرم افزارهای مشابه اتوکد که می توانید با آنها پروژه های مشابه ای را انجام دهید:

نرم افزارهای زیادی برای انجام پروژه های مختلف موجود هستند که به نوعی رقیب نرم افزار اتوکد نیز هستند.از جمله آنها برای انجام پروژه ها عبارتند از : انجام پروژه اسکچاپ ، انجام پروژه تری دی مکس  ، انجام پروژه رویت ، انجام پروژه آرچیکد ، انجام پروژه لومیون ، انجام پروژه دیزاین بیلدر ، انجام پروژه سالیدورک ، انجام پروژه کتیا ، انجام پروژه BricsCAD ، انجام پروژه DraftSight ، انجام پروژه LibreCAD ، انجام پروژه FreeCAD ، انجام پروژه DesignSpark ، انجام پروژه Houdini ، انجام پروژه LeoCAD ، انجام پروژه Blender ، انجام پروژه BRL-CAD ، انجام پروژه گرس هاپر ، انجام پروژه راینو و….

پیشنهاد : اگر شما مسلط به نرم افزار اتوکد هستید و به دنبال انجام پروژه با این نرم افزار می باشید میتوانید به صفحه همکاری در انجام پروژه اتوکد و درصورتی که در حوزه معماری و نرم افزارهای دیگر آن مهارت دارید به صفحه همکاری در انجام پروژه های معماری مراجعه نمایید و اطلاعات لازم در این حوزه و نحوه همکاری با کافه پروژه را مطالعه کنید.

سایت کافه پروژه علاوه بر انجام پروژه های اتوکد ، انجام تحقیق کلاسی ، سفارش مقاله کنفرانسی  و سفارش سمینار کارشناسی ارشد در حوزه Autocad را نیز انجام می دهد که میتوانید با سفارش آنها در این حوزه نیز با سایت همکاری نمایید.

در اینجا به پایان بخش آموزش نرم افزار اتوکد رسیدیم امیدوارم که این مطالب براتون مفید بوده باشه.منتظر آموزش های بعدی ما باشید.خیلی خوشحال میشیم اگر در رابطه با این مطلب نظرتون رو ثبت بفرمایید.تشکر

نویسنده : عارفه پایدار
