آشنایی با رابط کاربری نرم افزار اتوکد

سایت کافه پروژه درنظر دارد با توجه به درخواست های کاربران عزیز آموزش نرم افزار اتوکد(AutoCad) را بصورت گام به گام در سایت قرار داده تا بتواند گامی کوچک در راه گسترش فرهنگ آموزش و یادگیری بردارد.در این قسمت از آموزش با رابط کاربری اتوکد آشنا خواهید شد.

لازم به ذکر است این آموزش برای دانشجویانی که میخواهند انجام پروژه دانشجویی خود را خودشان به عهده بگیرند بسیار پایه ای و مناسب است.انجام پروژه توسط خود شخص همیشه دلنشین تر ار از برون سپاری آن است.اما اگر قصد برون سپاری پروژه خود را دارید سایت کافه پروژه برای انجام پروژه اتوکد بصورت تجاری و دانشجویی مجریان با تجربه ای دارد که میتواند شما را در انجام پروژه هایتان یاری نماید.

اتوکد چیست ؟

اتوکد یک نرم افزار تجاری به کمک کامپیوتر (CAD) و نرم افزار طراحی است که اولین بار در سال ۱۹۸۲ توسط Autodesk منتشر شد. به طور گسترده در صنایع مختلف برای طراحی و تولید نقشه های مهندسی، معماری و مکانیکی دقیق استفاده می شود. اتوکد به کاربران اجازه می دهد تا با استفاده از ابزارها و عملکردهای مختلف، از جمله دستورات ترسیم و ویرایش، ابزارهای ابعاد و حاشیه نویسی، لایه بندی و غیره، طرح های دو بعدی و سه بعدی ایجاد کنند. این نرم افزار همچنین ویژگی های منحصر به فردی مانند امکان تعریف و استفاده از نمادها، بلوک ها و قالب های سفارشی را ارائه می دهد. اتوکد با خودکار کردن بسیاری از کارها و کاهش احتمال خطاهایی که در غیر این صورت با پیش نویس دستی ایجاد می شود، به ساده سازی فرآیند طراحی کمک می کند. به طور کلی، اتوکد یک ابزار ضروری برای طراحان و مهندسانی است که به دنبال ایجاد کارآمد و دقیق نقشه ها و مدل های فنی هستند.

نرم افزار اتوکد یک ابزار بسیار کاربردی برای انجام پروژه معماری ، انجام پروژه مکانیک ، انجام پروژه مهندسی برق ، انجام پروژه الکترونیک ، انجام پروژه مهندسی عمران ، انجام پروژه گرافیک و … می باشد.

رابط های کاربری :

رابط کاربری اتوکد (UI) یک رابط کاربری گرافیکی (GUI) است که به کاربران امکان دسترسی به ابزارها و عملکردهای مورد نیاز برای ایجاد و ویرایش نقشه ها را می دهد. رابط کاربری اتوکد از چندین جزء کلیدی از جمله نوار ابزار، ناحیه طراحی و خط فرمان تشکیل شده است.



نوار ابزار در اتوکد :

یک رابط بصری است که شامل مجموعه ای از ابزارها، از جمله دستورات طراحی و ویرایش، لایه ها، ابزارهای حاشیه نویسی و غیره است. نوار ابزار را می توان برای گنجاندن یا حذف ابزارها بر اساس نیازهای کاربر سفارشی کرد.

منطقه طراحی :

قسمت اصلی کار در اتوکد است که کاربران می توانند نقشه های خود را ایجاد و ویرایش کنند. منطقه طراحی را می توان بسته به اندازه طرح ایجاد شده تغییر اندازه یا تنظیم کرد. همچنین می‌توان ناحیه طراحی را به چند درگاه دید برای نقشه‌های چند نمای تقسیم کرد.

خط فرمان در اتوکد :

یک رابط متنی است که اجازه ورود مستقیم دستورات و توابع را می دهد. کاربران می توانند از خط فرمان برای اجرای دستورات، انتخاب ابزار، تنظیم ابعاد و موارد دیگر استفاده کنند. خط فرمان همچنین بازخوردی را در مورد نتایج دستورات اجرا شده ارائه می دهد.

به طور کلی، رابط کاربری اتوکد به گونه ای طراحی شده است که بصری و قابل تنظیم باشد و به کاربران امکان می دهد کارآمد و موثر کار کنند. دسترسی آسان به ابزارهای مورد نیاز برای ایجاد نقاشی های با کیفیت حرفه ای را برای کاربران فراهم می کند، در حالی که امکان سفارشی سازی بر اساس نیازهای فردی کاربر را نیز فراهم می کند.

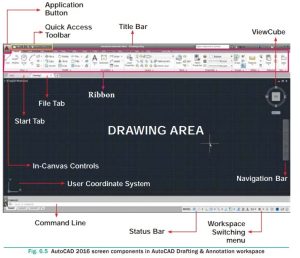

علاوه بر نوار ابزار، منطقه ترسیم و خط فرمان، رابط کاربری اتوکد شامل طیف وسیعی از عناصر دیگر است که می تواند برای کاربران برای پیمایش و تکمیل وظایف خود مفید باشد. برخی از این عناصر عبارتند از:

1. منوی برنامه(Application Menu)

منوی برنامه زمانی ظاهر می شود که روی “A” قرمز به نام دکمه برنامه کلیک کنید. این منو شامل دستورات مربوط به فایل مانند ایجاد یک فایل جدید، باز کردن یک فایل موجود، ذخیره فایل فعلی، ذخیره فایل فعلی با نام جدید در یک پوشه دیگر، صادر کردن فایل فعلی به فرمت فایل متفاوت، چاپ و انتشار فایل فعلی و غیره می باشد.

نوار جستجو در بالای منوی برنامه نمایش داده می شود. برای جستجوی هر دستوری استفاده می شود. اگر هر کلمه کلیدی را در نوار جستجو تایپ کنید، می توانید فهرستی از دستورات مربوط به آن را بیابید.

در منوی برنامه، فایل های اخیر را مشاهده خواهید کرد. همچنین می توانید نحوه نمایش فایل های اخیر را در منوی برنامه کنترل انتخاب کنید.

       ۲.نوار عنوان(Title bar)

نوار عنوان حاوی نام برنامه (Autodesk AutoCAD 2016) و عنوان نقشه فعلی (Drawing1.dwg) است.

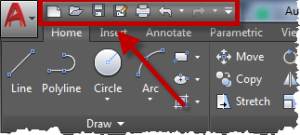

3. نوار ابزار دسترسی سریع (Quick Access Toolbar)

این نوار ابزار در گوشه سمت چپ بالای پنجره در کنار دکمه قرمز رنگ A قرار دارد. این شامل تمام دستورات فایل ذکر شده در منوی برنامه به همراه Workspace و Undo/Redo است.

4. Ribbon:

ریبون یک عنصر رابط غنی از ویژگی است که شامل دستورات مختلف اتوکد است که در پانل ها و تب ها مرتب شده اند. این به کاربران اجازه می دهد تا به راحتی به طیف گسترده ای از ابزارها و عملکردها دسترسی داشته باشند و قابل تنظیم است.

4. شروع (Start Tab)

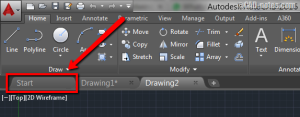

هر لحظه روی تب Start کلیک کنید، دوباره صفحه اولیه AutoCAD  را دریافت خواهید کرد. با استفاده از آن، می توانید یک طراحی جدید را شروع کنید، یک نقشه موجود را باز کنید و غیره.

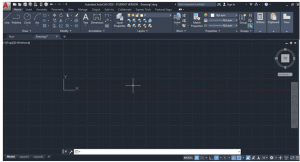

6. منطقه ترسیمی(Drawing Area)

قسمت طراحی قسمت عمده صفحه را پوشش می دهد. شما به راحتی می توانید اشیا را ترسیم کنید و گرافیک های سه بعدی در این قسمت ایجاد کنید.

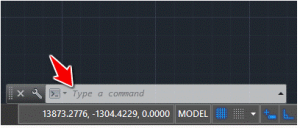

7. پنجره فرمان(Command Window)

پنجره فرمان معمولاً در پایین پنجره برنامه، درست بالای نوار وضعیت قرار دارد. این پنجره معمولاً شامل سه خط متن است و دو خط اول تاریخچه دستور را شامل می شود. خط پایین خط فرمان است. اگر پنجره فرمان را نمی بینید، Ctrl + 9 را فشار دهید تا ظاهر شود.

می توانید یک دستور را به صورت دستی در خط فرمان وارد کنید. می توانید در موقعیت مکان نما در خط فرمان تایپ کنید، یعنی Command: prompt. اگر فقط حرف اول یک دستور را تایپ کنید، تمام دستوراتی که با آن حرف شروع می شوند را فهرست می کند. توجه: همیشه پس از تایپ مقادیر در خط فرمان، ENTER را فشار دهید. می توانید این پنجره را به مکان دیگری روی صفحه بکشید و اندازه آن را تغییر دهید.

وقتی دستوری را وارد می‌کنید، اتوکد اهمیتی نمی‌دهد که از حروف بزرگ یا کوچک یا ترکیبی از هر دو استفاده می‌کنید. اگر در خط فرمان اشتباه تایپ کردید، کلید BACKSPACE را فشار دهید تا اصلاح شود. در هر زمان می توانید ESC را فشار دهید. اگر در حین انجام عملیات، ESC را فشار دهید، فرمان خاتمه می یابد. برای تکرار دستوری که قبلاً در اتوکد وارد کرده اید، ENTER (یا فاصله) را در اعلان «Command:» فشار دهید. یا، برای نمایش منوی مکان نما، راست کلیک کرده و سپس گزینه Repeat را انتخاب کنید.

ورودی اخیر :

اتوکد بیست فرمان و گزینه آخری را که در اعلان “Command:” وارد کرده اید، یا از منو یا نوار ابزار انتخاب کنید، به خاطر می آورد. Autodesk این را “ورودی اخیر” می نامد. اگر ترجیح می دهید لیستی از تاریخچه فرمان را ببینید، کلیک راست کرده و سپس از منوی میانبر گزینه Recent Input را انتخاب کنید. اتوکد دستورات قبلی و/یا ورودی های مختصات را در یک زیر منو فهرست می کند.

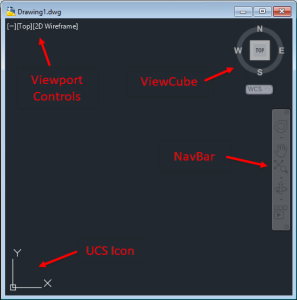

۸.نماد UCS

می توانید یک خط L شکل را در گوشه سمت چپ اتوکد خود پایین قسمت طراحی ببینید. به آن نماد UCS می گویند. UCS مخفف “User Coordinate System” است.

• نماد UCS در درجه اول برای طراحی سه بعدی مفید است.
• آیکون برای پیش نویس دو بعدی مورد نیاز نیست و می توانید با دستور UCSICON آن را خاموش کنید. نام دستور را تایپ کنید و سپس گزینه Off را به صورت زیر وارد کنید:
• دستور: ucsicon (ENTER را فشار دهید.)
• گزینه ای را وارد کنید [ON/OFF/All/Noorigin/ORigin/Properties] <ON>: خاموش (ENTER را فشار دهید.)

9. نوار وضعیت(status bar)

نوار وضعیت اطلاعات مربوط به نقشه فعلی را نمایش می دهد و اعلان ها و نکات مربوط به ابزارهای مورد استفاده را نشان می دهد. همچنین شامل دکمه‌های جابجایی برای ویژگی‌های معمولی مانند نمایشگر شبکه و حالت‌های ضربه‌ای است.

10. نوار پیمایش(Navigation bar)

نوار پیمایش دسترسی سریع به ابزارهای پیمایشی که اغلب استفاده می شود را فراهم می کند و به کاربران امکان می دهد به راحتی در نقشه های بزرگ حرکت کنند.

11. نوار منو(Menu Bar)

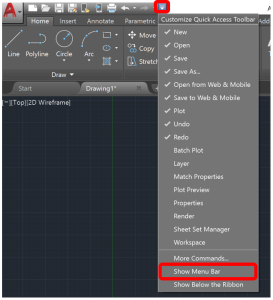

نوار منو به طور پیش فرض نمایش داده نمی شود. برای نمایش نوار منو، روی فلش در نوار ابزار دسترسی سریع کلیک کنید و گزینه Show Menu Bar را انتخاب کنید. نوار منو نمایش داده خواهد شد. می توانید دستورات را از نوار منو انتخاب کنید.

12. نوار ابزار(Toolbars)

نوار ابزار به طور پیش فرض نمایش داده نمی شود. برای نمایش یک نوار ابزار، Tools > Toolbars > AutoCAD را از آن انتخاب کنید. لیستی از نوار ابزار نمایش داده خواهد شد.

به طور کلی، اتوکد به گونه ای طراحی شده است که انعطاف پذیر و بسیار قابل تنظیم باشد تا نیازهای تک تک کاربران و صنایع خاص را برآورده کند. رابط کاربری آن بصری است و دسترسی آسان به ابزارها و ویژگی های لازم برای ایجاد نقشه ها و پیش نویس های با کیفیت بالا را فراهم می کند.

نرم افزارهای مشابه اتوکد :

نرم افزارهای زیادی برای انجام پروژه های مختلف از جمله رشته معماری موجود هستند که به نوعی رقیب نرم افزار اتوکد نیز هستند.از جمله این نرم افزارها که پروژه های مختلف را انجام میدهند عبارتند از : انجام پروژه اسکچاپ ، انجام پروژه تری دی مکس  ، انجام پروژه رویت ، انجام پروژه آرچیکد ، انجام پروژه لومیون ، انجام پروژه دیزاین بیلدر ، انجام پروژه سالیدورک ، انجام پروژه کتیا ، انجام پروژه BricsCAD ، انجام پروژه DraftSight ، انجام پروژه LibreCAD ، انجام پروژه FreeCAD ، انجام پروژه DesignSpark ، انجام پروژه Houdini ، انجام پروژه LeoCAD ، انجام پروژه Blender ، انجام پروژه BRL-CAD ، انجام پروژه گرس هاپر ، انجام پروژه راینو و….

پیشنهاد : اگر شما مسلط به نرم افزار اتوکد هستید و به دنبال انجام پروژه با این نرم افزار می باشید میتوانید به صفحه همکاری در انجام پروژه اتوکد و درصورتی که در حوزه معماری و نرم افزارهای دیگر آن مهارت دارید به صفحه همکاری در انجام پروژه های معماری مراجعه نمایید و اطلاعات لازم در این حوزه و نحوه همکاری با کافه پروژه را مطالعه کنید.

سایت کافه پروژه علاوه بر انجام پروژه های اتوکد ، انجام تحقیق دانشجویی ، انجام مقاله کنفرانسی  و انجام سمینار کارشناسی ارشد در حوزه Autocad را نیز انجام می دهد که میتوانید با سفارش تحقیق در این حوزه نیز با سایت همکاری نمایید.

در اینجا به پایان بخش آموزش نرم افزار اتوکد رسیدیم امیدوارم که این مطالب براتون مفید بوده باشه.منتظر آموزش های بعدی ما باشید.خیلی خوشحال میشیم اگر در رابطه با این مطلب نظرتون رو ثبت بفرمایید.تشکر
