Revit نرم‌افزاری است که به کمک آن محدودیتی برای تبدیل پلان‌های دو بعدی به سه‌بعدی در انجام پروژه های معماری ندارید. این محصول کاربردی به شما کمک می‌کند که پلان‌های دوبعدی نرم‌افزار اتوکد و سایر نرم‌افزار‌های طراحی را به حالت سه‌بعدی درآورید. برای تبدیل پلان‌های دو بعدی به سه‌بعدی به کمک نرم افزار رویت به دو روش دستی و اتومات امکان‌پذیر خواهد بود. در بخش آموزش طراحی سه بعدی ساختمان به کمک نرم افزار رویت قصد داریم تمام نکات کلیدی را به شما یاد بدهیم.
طراحی سه بعدی ساختمان به کمک نرم افزار رویت (تبدیل دو بعدی به سه بعدی)
برای اینکه بخواهیم مدل‌سازی سه‌بعدی را در نمای بیرونی انجام دهیم باید به این نکته توجه داشته باشید: در اغلب نرم‌افزار‌ها برای تبدیل فاز دو بعدی به سه‌بعدی با چرخش روبرو هستیم. پس برای انتقال تصاویر باید از قسمت‌هایی شروع کنیم که احتمال چرخش در آن‌ها کمتر است. پله‌ها و آسانسور دو قسمت کلیدی هستند که هنگام تغییر فاز دچار چرخش نمی‌شوند و می‌توان برای ترسیم همزمان ۳ بعدی و ۲ بعدی نفشه‌های ساختمان از آن‌ها استفاده کرد.
برای شروع کار یک پروژه رویت باید از نقشه اولیه یک گزینه save تهیه کنید. سپس، با قرار گرفتن در قسمت نما لول‌بندی کار را انتخاب کنید. هر‌ی از لول‌ها نشان‌دهنده یکی از طبقات هستند. در این قسمت میتوانید ارتفاع طبقات را تعیین کنید. توصیه ما این است که ارتفاع طبقه همکف بیش از سایر طبقات باشد. ارتفاع مناسب برای سیر طبقات حدود ۳.۲ متر است. اگر در پروژه خود زیرزمین یا پارکینگ زیرزمینی دارید باید اندازه آن را ۳.۲- در نظر بگیرید.
برای انجام ترسیم نقشه ۲ بعدی با رویت باید دوباره به لول یک برگردید و نقشه دو بعدی را وارد رویت کنید. برای این کار، باید از سربرگ insert گزینه import گزینه import cad را انتخاب کنید. رنگ لایه‌ها باید در حالت black and white قرار بگیرد. برای انتقال همه لایه‌ها باید گزینه layers levels را روی all قرار دهید. گزینه import units باید در حالت meter قرار بگیرد. برای طراحی سه بعدی ساختمان به کمک نرم افزار رویتمحل قرارگیری لایه‌ها نیز در لول یک است.
برای اینکه بتوانید نقشه را جا‌به‌جا کنید آن را در حالت unpin قرار دهید. بعد از اینکه نقشه در جای مناسب قرار گرفت باید آن ر روی حالت pin بگذارید. در این حالت نقشه در جای خود ثابت شده و حرکت نمی‌کند. البته کار به اینجا ختم نمی‌شود.
علاوه بر نرم افزار رویت میتوانید از خدمات انجام پروژه سالیدورک و انجام پروژه کتیا نیز در کافه پروژه استفاده کنید.
مراحل ایجاد پلن سه بعدی در Revit
با انجام مراحل زیر میتوانید مرحله مدل‌سازی را به‌درستی انجام دهید.
- ابتدا از تب آرشیتکتور برای تعیین ارتفاع طبقات استفاده کنید.
- برای تعیین محدوده از picline کمک بگیرید.
- ضخامت دیوار به‌صورت پیش‌فرض ۲ متر تعیین شده است. برای اینکه در طراحی دیوارها به‌خوبی مشخص باشند آن‌ها را روی حالت shade قرار دهید.
- اگر ضخامت دیوار مدنظر شما از ضخامت پیش‌فرض بیشتر باشد از طریق تب measure اختلاف آن را اندازه‌گیری کنید.
- اگر میخواهید تغییرات روی تمام دیوارها اعمال شود باید از گزینه duplicate استفاده کنید. در غیر این صورت، باید از روش دستی برای تغییرات کمک بگیرید.
- برای اینکه تمام دیوارها شبیه شوند و نیازی به اضافه کاری نباشد از گزینه similar استفاده کنید.
- در چنین حالتی، بین دیوارها فاصله وجود دارد. ب انتخاب گزینه maxthon ۳ میتوانید تمام دیوارها را بهم متصل کنید.
- در نرم افزار رویت برای قراردهی درب و پنجره، ابتدا باید تمام دیوارها به‌صورت کامل طراحی شوند. در مرحله بعد، درب و پنجره روی آن‌ها قرار می‌گیرد.
- برای طراحی نمای بیرونی، در گام اول باید حالت wireframe را انتخاب کنید. با این حالت میتوانید محل دقیق قرارگیری درب و پنجره‌ها را مشخص کنید.
- برای انتخاب پنجره، اول باید ابعاد آن را از طریق تب measure اندازه بگیرید. سپس، از طریق قسمت window با انتخاب گزینه duplicate این ابعاد به‌صورت خودکار برای تمام پنجره‌ها انتخاب می‌شود.
- بعد با یک کلیک ساده روی قسمت پنجره‌ها، آن‌ها را در جای خود قرار دهید.
- برای طراحی سه‌بعدی تراس در رویت باید دیوار ۱۰ تایی انتخاب کنید. تمام مراحل طراحی و اتصال دیواره در قسمت تراس ساختمان مانند دیوار‌های نمای بیرونی ساختمان انجام شود. ارتفاع دیوار تراس باید نصف دیوار بقیه قسمت‌ها باشد.
- فراموش نکنید که برای انتخاب درب و پنجره‌ها در نرم افزار رویت باید به سراغ تب آرشیتکتور بروید. برای دانلود سایر درب‌ها میتوانید از قسمت کامپوننت استفاده کنید.
- توصیه ما این است برای اطمینان از عملکرد درست خود در این مرحله از قسمت نمای سه‌بعدی کار را بررسی کنید.

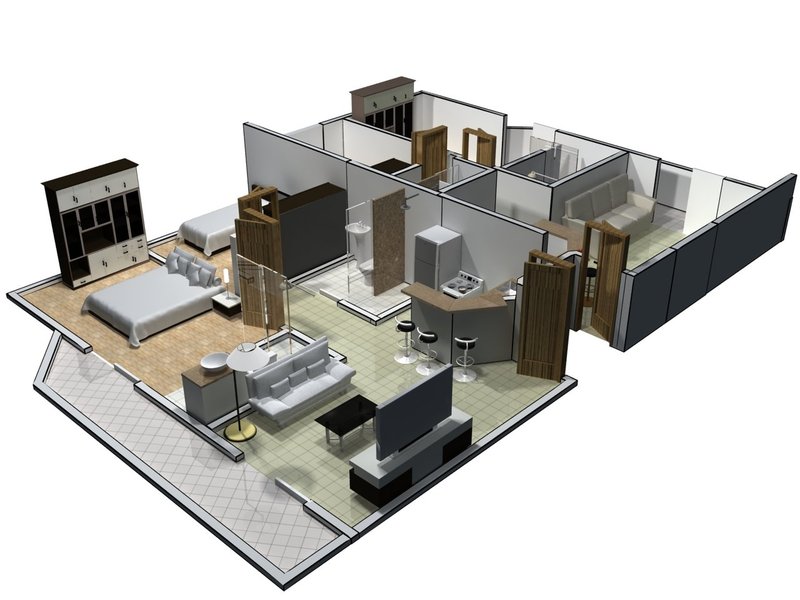

ایجاد پلان سه بعدی در طبقات مختلف
اگر قصد انجام ترسیم نقشه ۳ بعدی با رویت دارید باید بدانید که برای انجام سایر طبقات باید تمام مراحل را تکرار کنید.- بعد از اتمام طراحی سه‌بعدی تمام طبقات به‌صورت مزا، باید همه آن‌ها را روی هم قرار دهید. باید برای هر طبقه سقف و کف مناسب انتخاب کنید.
- برای سهولت طراحی کف و سقف طبقات، باید نقشه اولیه مخفی شود. دوبار کلید H را فشار دهید طراح اولیه مخفی خواهد شد. حالا از گزینه floor محدوده کار را مشخص کنید.
- اگر کف پایین‌تر از دیوار قرار داشت با تغییر و تنظیم ضخامت آن، مشکل را حل کنید.
- برای قرار دادن طبقات روی هم، بعد از اتمام طراحی لول اول با انتخاب GP آن‌ها را به هم متصل یا group کنید. چند نسخه کپی از آن بگیرید و در قسمت‌های مختلف صفحه paste کنید. هر یک از نسخه‌ها را به لول‌های دیگر منتقل کنید.
اگر قصد انجام ترسیم نقشه ۳ بعدی با رویت دارید باید بدانید که برای انجام سایر طبقات باید تمام مراحل را تکرار کنید.آموزش ساخت پلان سه بعدی در رویت به صورت دستی
- برای انجام این کار در نرم افزار رویت باید از تب view ابتدا پنل create را انتخاب کرده و روی گزینه دید سه‌بعدی یا view ۳d کلیک کنید.
- حالا به سراغ پنجره properties رفته و از بخش extents گزینه selection box را کلیک کنید.
- با انجام این مراحل، یک مادر در اطراف طرح ظاهر می‌شود. در اطراف این کادر دستک‌های وجود دارد که میتوانید برای افزایش یا کاهش اندازه طرح از آن استفاده کنید.
- اگر علاقه دارید نمای داخل کار از بالا قابل‌مشاهده باشد از طریق دستک بالای طرح، سقف را برش دهید.
آموزش ساخت پلان سه بعدی به صورت اتوماتیک در رویت
- ابتدا از طریق تب view روی پنل create کلیک کرده و گزینه نمای سه‌بعدی یا ۳d view را انتخاب کنید.
- در گوشه سمت راست طرح شما یک مکعب یا cube ظاهر می‌شود که دارای جهت‌های مختلف است. روی آن کلیک راست کنید.
- پنجره‌ای برای شما باز می‌شود از بین گزینه‌های آن orient to view را انتخاب کنید.
- حالا از طریق کلیک روی گزینه floor plans، پلان مورد‌نظر را انتخاب کرده و آن را به حالت برش خورده و سه‌بعدی ببینید.
با انجام مراحل فوق علاوه بر طراحی حجمی و تبدیل آن به نقشه‌های اجرایی میتوانید در حین طراحی سه بعدی ساختمان به کمک نرم افزار رویت، کار خود را ارزیابی کنید. با‌این‌حال، اگر انجام کار با نرم‌افزار Revit برای شما سخت است یا زمان کافی برای شرکت در دوره‌های آموزشی ندارید، به ما اعتماد کنید. تیم مجموعه ما با تسلط کامل به تمام نرم‌افزار‌های طراحی مانند ریت قادر است نیاز شما را در کوتاه‌ترین زمان برطرف کند. تیم مشاوره و پشتیبانی ما در تمام ساعات شبانه روز آماده ارائه خدمات برای دریافت کار انجام پروژه نرم افزار اتوکد و رویت و رفع مشکل کاربران را دارد.
جمع بندی
در بخش آموزش طراحی سه بعدی ساختمان به کمک نرم افزار رویت به شما یاد دادیم که هیچ محدودیت برای تبدیل طرح‌های دوبعدی بدست آمده از سایر نرم‌افزار‌ها ندارید. به‌علاوه، میتوانید خودتان هنگام طراحی اولیه به صورت دستی یا اتومات پلان‌ها را به حالت سه‌بعدی در بیاورید. پلان‌های سه‌بعدی به شما کمک می‌کند که با دقت بیشتر عملکرد خود را ارزیابی کرد و اشتباهات را برطرف کنید.
